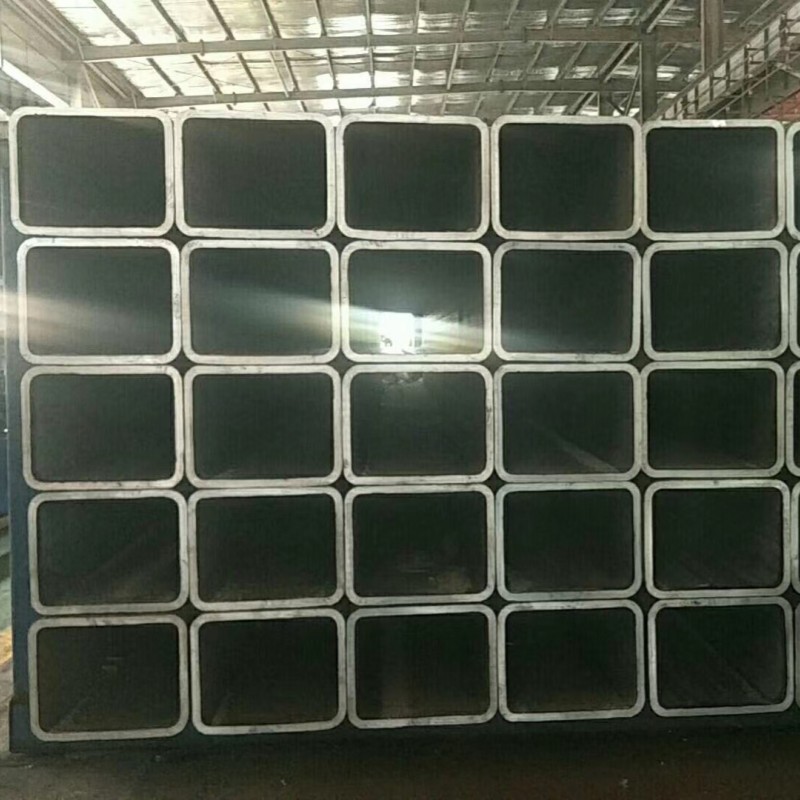

Hay muchos tipos de tubos cuadrados, como tubos rectangulares cuadrados laminados en caliente, tubos rectangulares cuadrados galvanizados, tubos rectangulares cuadrados de acero inoxidable, etc. Debido a las diferencias en los materiales y procesos de producción, existen muchos métodos para medir la longitud del cuadrado y tubos rectangulares. Hoy le presentaremos cuatro métodos de medición de longitud comúnmente utilizados para tubos rectangulares. Esperamos que te sea de ayuda:

(1) Medición de la longitud del codificador

El principio es instalar un codificador en el cilindro de aceite, utilizar el cilindro de aceite para empujar el tubo cuadrado y rectangular para que se mueva sobre la mesa de rodillos e instalar una serie de interruptores fotoeléctricos a distancias iguales en el otro lado. Cuando el cilindro de aceite empuja el tubo de acero y el extremo del tubo toca el interruptor fotoeléctrico, el código registrado es La lectura del medidor se utiliza para calcular la carrera del cilindro de aceite de modo que la longitud del tubo cuadrado y rectangular pueda ser calculado. La característica es que es necesario elevar los tubos cuadrados y rectangulares al medir la longitud. Además, existen ciertos errores en la detección del interruptor fotoeléctrico, que pueden requerir una medición suficiente.

(2) Mejora de la medición de la longitud del codificador

Este es un método de medición indirecto. Midiendo la distancia entre las dos caras extremas del tubo cuadrado y sus respectivos puntos de referencia, se mide indirectamente la longitud del tubo cuadrado rectangular. Instale un carro medidor de longitud en cada extremo del tubo cuadrado y rectangular, con la posición inicial cero y la distancia L. Luego mueva el editor de longitud a la distancia recorrida (L2, L3) de los respectivos extremos del tubo cuadrado y rectangular. , entonces L-L2-L3 es la longitud del tubo cuadrado y rectangular. Este método de medición supera las dificultades del gran tamaño del tubo rectangular cuadrado, el entorno complejo del sitio de producción y la incapacidad del mecanismo de medición para pasar a través de la plataforma de soporte inferior del tubo rectangular cuadrado.

(3) Medición de la longitud de la cámara

La medición de la longitud de la cámara utiliza el procesamiento de imágenes para medir la longitud de tubos cuadrados y rectangulares. El principio es instalar una serie de interruptores fotoeléctricos equidistantes en una determinada sección del rodillo transportador de tubos cuadrados y rectangulares y agregar una fuente de luz y una cámara a otra sección. Cuando el tubo cuadrado pasa por esta área, la longitud del tubo cuadrado se puede determinar en función de la posición de un interruptor fotoeléctrico en la pantalla que captura la imagen a través de la cámara. La característica es que puede realizar mediciones en línea y los datos de longitud de la tubería cuadrada y rectangular se pueden obtener cuando pasan por el área de medición de longitud sin ningún intervalo. La desventaja es que si no se utiliza una fuente de luz especial, la luz exterior interferirá con los tubos cuadrados y rectangulares. Cuando se utiliza una fuente de luz especial, el brillo del tubo cuadrado y rectangular después del biselado es alto y el reflejo de la luz es fuerte, lo que puede causar fácilmente errores de lectura.

(4) Medición de la longitud de la regla de rejilla

Se instalan dos reglas de rejilla de longitud fija fuera de ambos extremos del tubo rectangular cuadrado. Se utiliza un cilindro sin vástago para acercar la regla de rejilla a ambos extremos del tubo rectangular cuadrado. El fenómeno de interferencia de la luz se utiliza para medir la longitud del tubo rectangular cuadrado. Se caracteriza por una alta precisión. Sin embargo, las básculas de rejilla son caras y difíciles de mantener y son sensibles a los efectos del polvo y las vibraciones del lugar.
